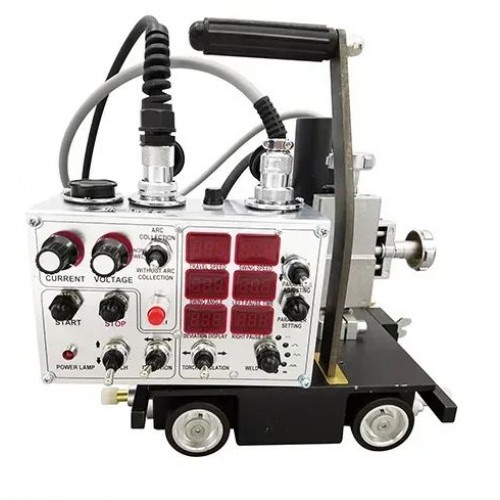

Зварювальна каретка HK-5W для напівавтоматичного зварювання з осцилятором

Зварювальна каретка – це допоміжний пристрій, призначений для автоматизації напівавтоматичного зварювання металевих конструкцій у середовищі захисних. Основна функція його полягає в   автоматичному переміщенні зварювального пальника вздовж шва з постійною швидкістю, звільняючи зварника від необхідності вручну тримати пальник. Використання каретки забезпечує високу якість, однорідність шва у вузьких місцях та суттєво підвищує продуктивність на довгих прямих або криволінійних стиках.

Переваги зварювання з використанням каретки:

• висока якість зварювання
• однорідність шва
• висока точність і стабільність

Зварювальна каретка HK-5W – каретка, що використовується для автоматизації напівавтоматичного зварювання кутових і напусткових з’ єднань у нижньому просторовому положенні, а також під час зварювання в положенні « у човник» .

Конструкція HK-5W включає осцилятор зварювального пальника і це дозволяє виконувати зварювання з коливаннями. Програмний блок керування надає можливість точно задавати параметри коливань, зокрема їх амплітуду, частоту, траєкторію руху, а також регулювати час затримки пальника у крайніх положеннях.

Каретка обладнана індуктивною системою автоматичного завершення шва, яка зупиняє рух пристрою після досягнення кінця зварювального з’ єднання. Після цього відбувається автоматичне формування кратера та контрольоване доплавлення вильоту дроту відповідно до налаштувань джерела живлення.

Система керування HK-5W підтримує гнучку інтеграцію зі джерелом живлення та механізмами подавання дроту, що значно спрощує процес синхронізації присторю та налаштування параметрів. Каретка може бути адаптована для роботи з різними типами джерел живлення відповідно до технічних вимог замовника.

Переваги використання зварювальної каретки HK-5W:

• автоматизація зварювання довгомірних металевих виробів, зниження фізичного навантаження на зварників і зниження ймовірність виникнення дефектів, пов’ язаних із людським фактором, одночасно підвищуючи рівень безпеки
• зростання продуктивності зварювання до 200% порівняно з ручними методами зварювання (за результатами досвіду аналогічних допоміжних пристроїв на підприємствах Європи, Північної Америки та Південно-Східної Азії).

Характеристики:

• Напруга мережі живлення: 230 В ± 15% (1 фаза)
• Швидкість лінійного переміщення: 50 ~ 1900 мм/хв
• Діапазон позиціонування пальника:

&ensp - за вертикаллю: ± 40 мм

&ensp - за горизонталлю: ± 40 мм

&ensp - кут установлення пальника: ± 45°

&ensp - кут нахилу пальника: ± 10°

• Настанови осцилятора

&ensp - час зупинки на краях: 0 ~ 2.5 сек

&ensp - установлення положення відхилення: 0 ± 8°

&ensp - швидкість коливань: 0 - 100

&ensp - кут: ± 15°

• Приводні колеса: з гумовим покриттям
• Габаритні розміри (Д х Ш х В):   430 х 280 х 290 мм
• Вага: 12 кг
